Trackless Electric Leveller
BTL拖电缆线轨道平车
优质的产品
是我们的核心竞争力
是我们的核心竞争力
High Quality Products
Is Our Core Competitiveness
产品简介
Product Briefing
BTL系列是拖电缆供电轨道平车，是将交流380V电缆线直接引入平车电气控制系统， 来控制平车的启动，停止，前进，后退等。通过平车的移动来拖动放置在地面上的电缆实现平车供电，电缆线放置在两轨道中心，操作系统为低压36V电源控制
车身具体高强硬度
结构简单成本低
外型美观大方
可定制任意吨位
工厂实拍展示
Product Photos
技术参数
Detail description
| 型号 | BTL-2T | BTL-5T | BTL-10T | BTL-16T | BTL-20T | BTL-25T | BTL-30T | BTL-40T | BTL-50T | BTL-63T | BTL-80T | BTL-100T | BTL-150T | |
| 额定载重 | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| 台面尺寸 | 长 | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| 宽 | 1500 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
| 高 | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 | |
| 轮距( mm ) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| 轨内侧距 ( mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| 车轮直径( mm ) | φ270 | φ300 | φ300 | φ350 | φ350 | φ400 | φ400 | φ500 | φ500 | φ600 | φ600 | φ600 | φ600 | |
| 车轮数量 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| 离地间隙 ( mm ) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| 运行速度 ( m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| 电机功率( Kw ) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| 运行长度（m) | 25 | 25 | 25 | 25 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 最大轮压（KN） | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| 参考重量（t） | 2.3 | 3.3 | 3.8 | 5 | 5.5 | 6 | 6.3 | 7.2 | 7.6 | 10.3 | 12.1 | 13.9 | 26 | |
特殊配置
Working video
1、 载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;
2、 可选配保护电缆线，电缆线悬挂等方式
3、 可选配遇人自动停止、极限限位装置;
4、 可选配随车随行操作，固定点操作，无线电遥控等
5、 可选配变频器无极调速;
6、 可选配防爆，耐高温场合要求。
Technical parameters

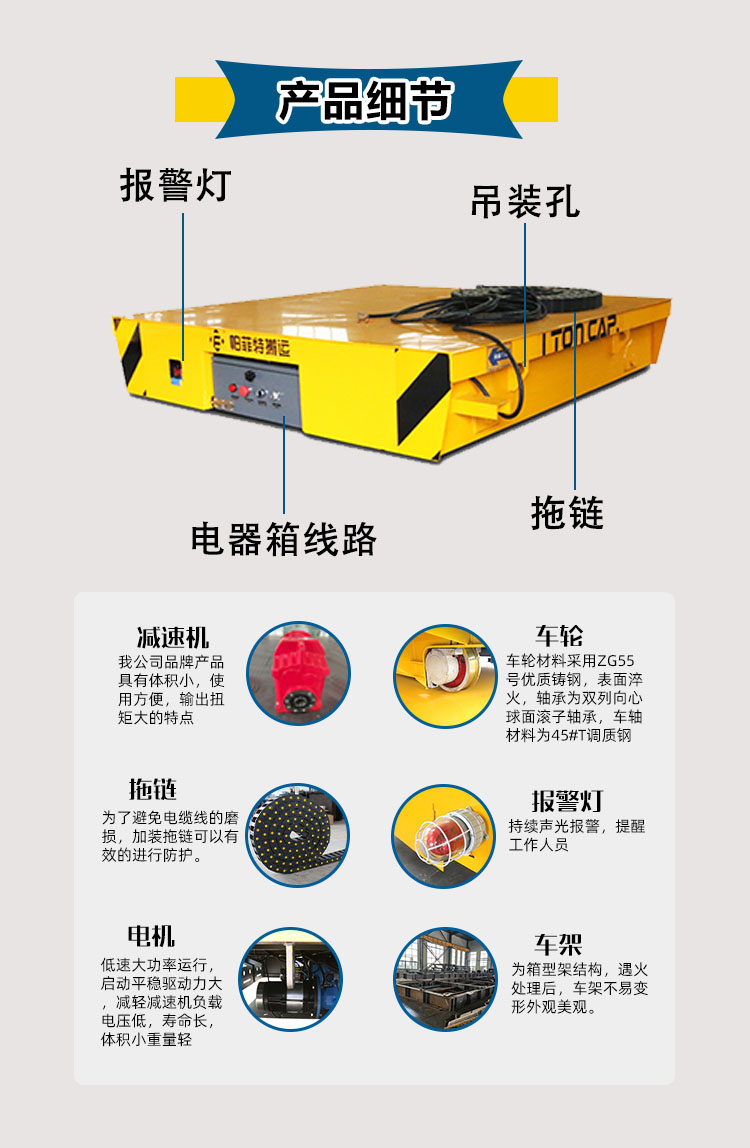

产品细节
