全向纵横移动电动平板车
优质的产品
是我们的核心竞争力
是我们的核心竞争力
High Quality Products
Is Our Core Competitiveness
产品简介
Product Briefing
纵横移动无轨车系列以铅酸/锂电蓄电池为能源，以控制模块为控制核心，采用PLC可编程控制器控制为输入手段，以台面负载货物，以遥控器操作固定轮共同承载重量，以电机提供原始动力，以减速机放大扭矩并提供给固定轮动力，以LED声光报警器为工作和警示标志，以智能充电机为外部电源输入。在以上的功能配合下，共同组成纵横移动无轨车的工作能力

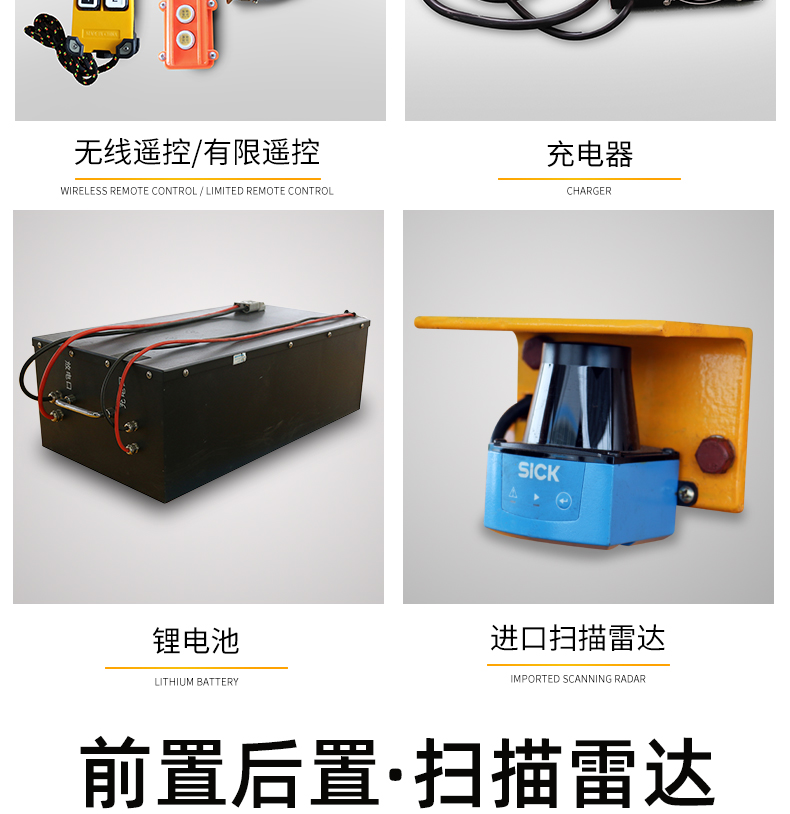

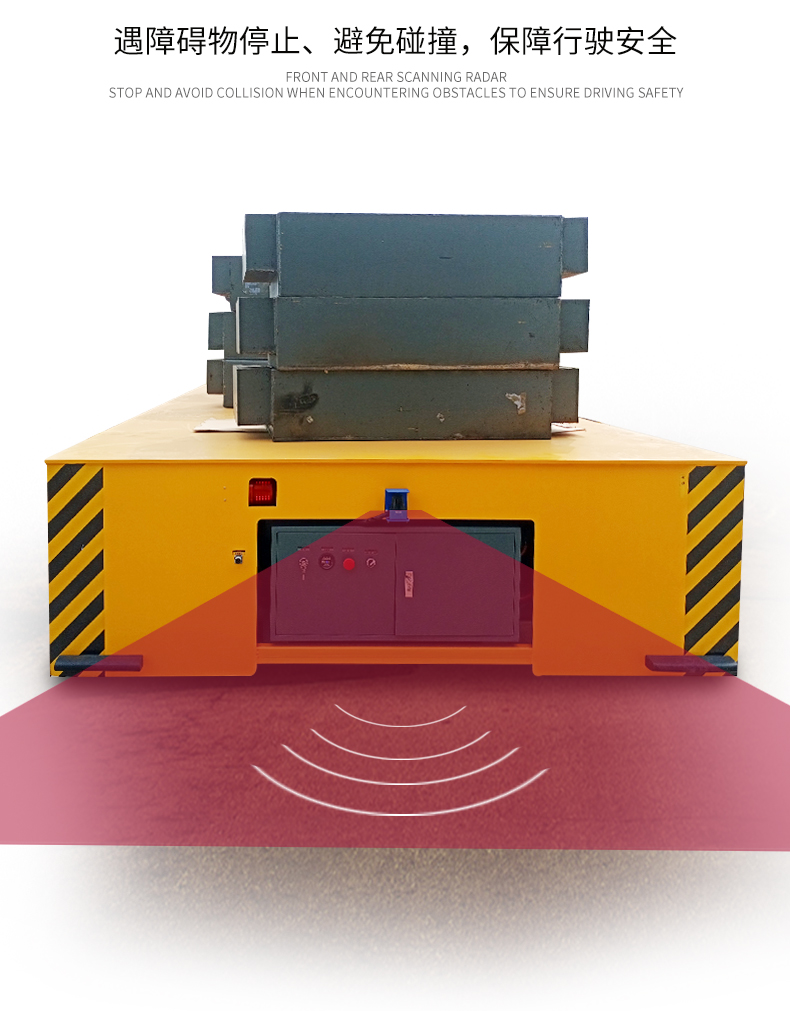

扫描雷达
感应路况，感应到前方障碍物后，平车自动停止
生产工艺
数控下料→拼装焊接→焊接→打磨除锈→喷底漆→装配车轮→装配电机和减速机→喷面漆→电器安装→整车调试→试运行
保险杠
橡胶防撞块，平车前后及两侧装有橡胶保险杠，减轻碰撞力度，触碰后可停车
急停按钮
按钮位于平车两侧、电源箱上及操作手柄上，只要关闭其中一处，平车立即停止运行

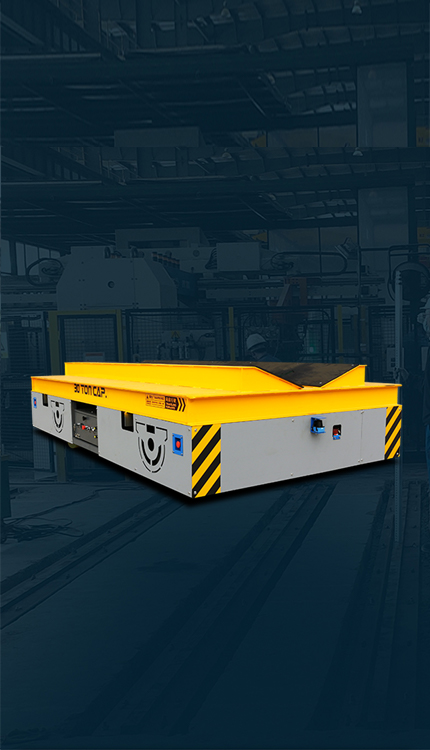

实拍展示
Product Photos
技术参数
Working video
| 载重量 ( t) | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
| 最大冲击载荷( t) | 7.5 | 15 | 22.5 | 30 | 45 | 60 | 75 |
| 车架结构 | 钢板焊接梁式结构 | ||||||
| 钢板厚度 | 8 | 10 | 12 | 14 | 14 | 16 | 16 |
| 整车总重( t ) | 4.3 | 5.3 | 6.6 | 7.9 | 8.8 | 10 | 10.5 |
| 最大轮压 ( t ) | 2.8 | 4.6 | 4.3 | 5.6 | 7.7 | 10 | 12 |
| 地面要求 | 水泥地面 钢板地面 | ||||||
| 外形尺寸(mm) | 3000×2000 | 3600×2000 | 4000×2200 | 4500×2200 | 5000×2200 | 5500×2300 | 6000×2300 |
| 整车高度( mm ) | 450 | 530 | 600 | 600 | 650 | 700 | 700 |
| 离地间隙 ( mm ) | 50 | ||||||
| 轮距( mm ) | 1500 1700 1800 | ||||||
| 轴距( mm ) | 2500 | 3100 | 3400 | 3900 | 4300 | 4800 | 5200 |
| 转弯半径( mm ) | 2501 | 3101 | 3401 | 3901 | 4301 | 1801 | 5201 |
| 转弯方式 | 无间断边走边转弯 | ||||||
| 转弯电控控制方式 | 电器按钮控制 | ||||||
| 转向机构 | 机械式 | ||||||
| 电机功率( Kw ) | 3.5 | 5 | 6 | 7 | 10 | 12 | 15 |
| 车轮直径( mm ) | φ300( 4个) | φ350( 4个) | φ400( 4个) | φ400( 6个) | φ500( 6个) | ||
| 车轮材质 | 聚氨酯包胶轮 | ||||||
| 行走速度 ( m/min ) | 0-80 | 0-120 | |||||
| 刹车方式 | 电磁刹车 | ||||||
| 地面平整调节 | 机械自动调节 | ||||||
| 遥控操作方式 | 有线+无线 | ||||||
| 蓄电池维护 | 免维护 | ||||||
| 充电机安装形式 | 车载式 | 分体式 | |||||
| 充电机功能 | 全自动智能充电 | ||||||
| 车体颜色 | 黄色+警示标志 | ||||||
| 雷达侧距控制 | 3-0.3m防撞定距锁定自停 | ||||||
| 报警装置 | 声光报警 | ||||||
| 其他功能 | 配转问打、夜灯、电管显示 | ||||||
Technical parameters

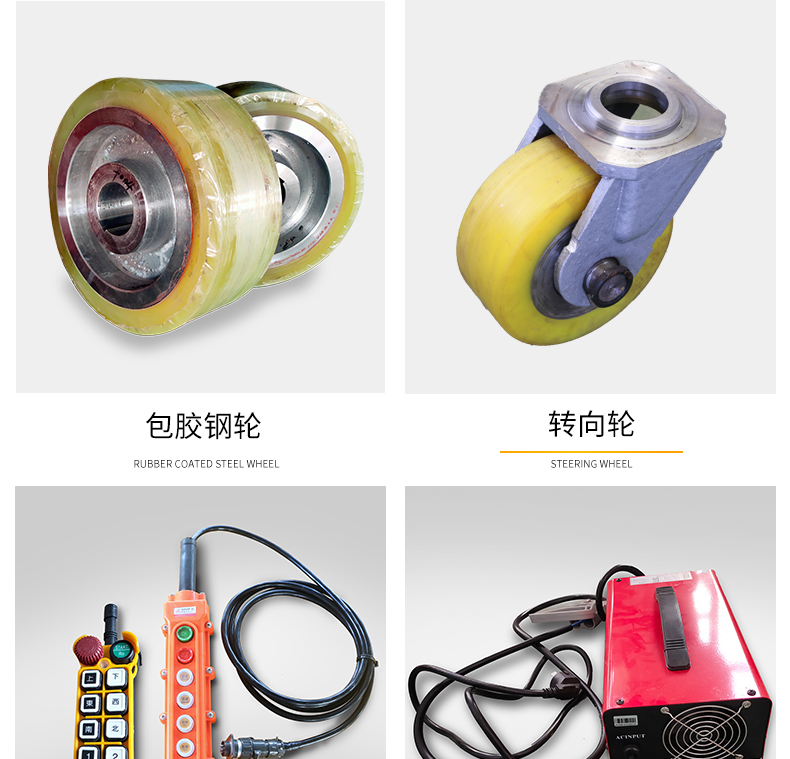

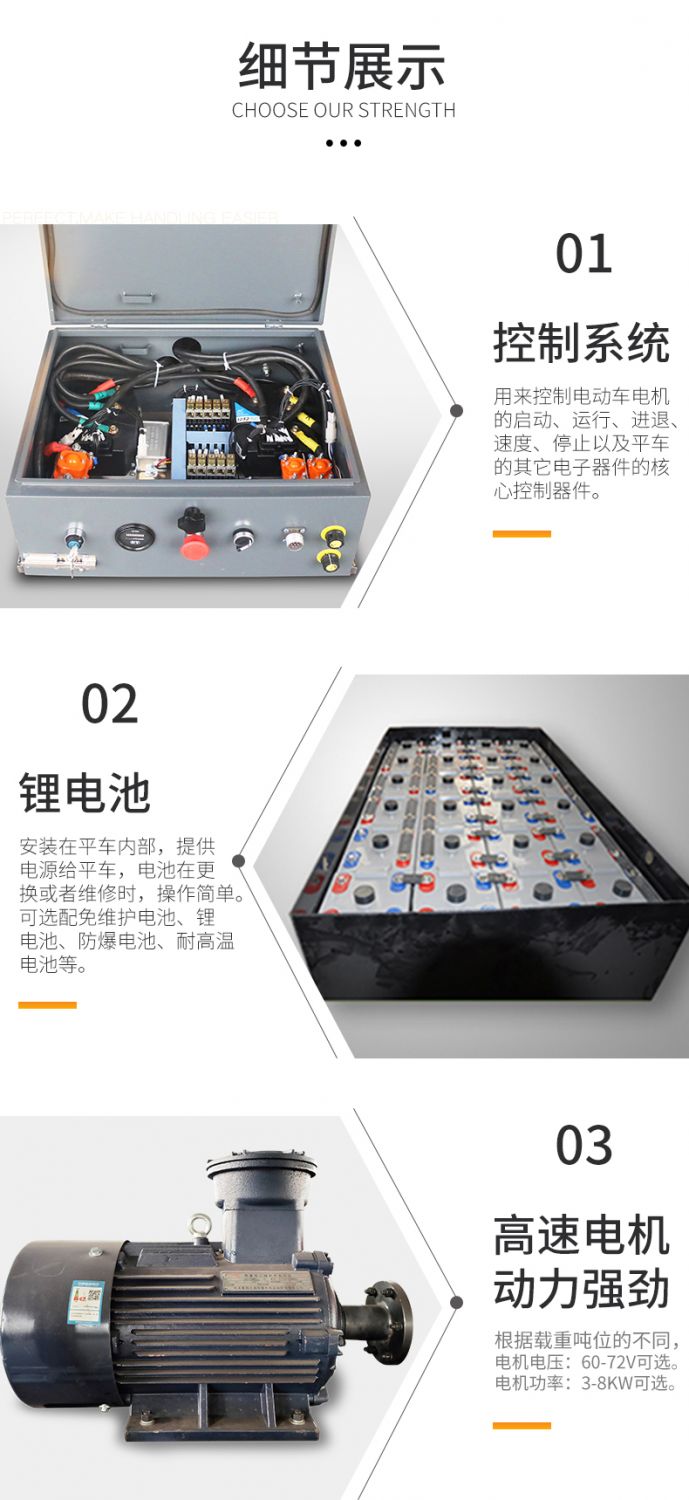

产品细节
